在 5G/6G 通信、AI 服务器、自动驾驶与智能终端高速迭代的时代，电子设备呈现高频化、小型化、高集成化趋势，电磁干扰（EMI）与热累积已成为制约性能与可靠性的核心瓶颈。深圳和畅电磁材料有限公司（简称 “和畅电磁”）深耕吸波材料领域十余年，以片状吸波材料为核心载体，通过纳米复合技术、梯度结构设计、多功能一体化三大技术路径，构建起覆盖HART 系列、导热吸波片、柔性硅橡胶吸波片的全谱系产品矩阵，为电磁兼容（EMC）与热管理提供系统性解决方案，成为行业内 “薄、轻、宽、强、稳” 的技术标杆。
一、技术内核：从材料复合到结构创新的核心突破
和畅片状吸波材料跳出传统 “填料 + 基体” 的简单物理混合范式，以 **“有机 - 无机杂化 + 纳米级精准调控”** 为底层逻辑，实现吸波性能与功能特性的质的飞跃。
1. 纳米复合协同技术：构建 “热 - 电磁” 双通道

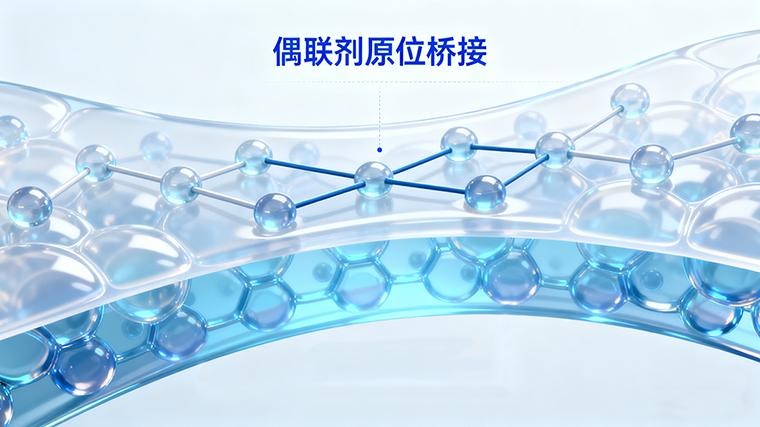

针对传统吸波片功能单一、性能瓶颈问题，和畅采用多相纳米复合体系，将石墨烯、碳纳米管、氮化硼纳米片等高导热二维材料，与羰基铁粉、片状 FeSiAl、铁氧体、高熵磁性纳米颗粒等吸波填料进行原位复合，通过偶联剂界面桥接技术，彻底解决填料团聚难题。
- 吸波机制升级：融合磁损耗（自然共振、畴壁共振）、介电损耗（界面极化、偶极极化）、电阻损耗三重衰减机制，实现从百 MHz 到 40GHz+超宽频高效吸收，反射损耗（RL）普遍优于-20dB（99% 吸收），峰值可达 **-60dB 以上 **。
- 导热性能倍增：构建连续导热网络，热导率较传统产品提升10-100 倍，热阻低至0.04℃·cm²/W，实现 “吸波抑干扰 + 导热散热量” 一材双效，彻底解决 AI 芯片、服务器 “电磁干扰 + 热瓶颈” 双重痛点。
2. 梯度与多层结构设计：突破 “厚度 - 带宽” 固有矛盾
和畅片状吸波材料采用 **“梯度阻抗 + 多层叠压”** 精准结构设计，打破传统材料 “薄则带宽窄、厚则重量大” 的桎梏。
- 梯度阻抗匹配：材料内部从表面到基体形成 “低介电 - 高介电、低磁导 - 高磁导” 梯度渐变，实现电磁波 “易进入、难反射、全衰减”，有效吸收带宽（RL<-10dB）拓宽40%-60%。
- 超薄柔性叠层：采用精密压延工艺，单层层厚可控至0.05mm，整体厚度范围0.1-1.0mm，可自由裁切、模切、弯曲，适配曲面、异形、狭小空间（如芯片封装、FPC 排线、手机中框）。
- 极限环境稳定：通过耐高温基体与阻燃体系优化，产品可在 **-45℃~180℃** 宽温域稳定工作，耐盐雾、耐湿热、耐老化，满足军工、车载、航天等严苛场景需求。
二、核心产品体系：覆盖全场景的片状吸波解决方案
依托核心技术，和畅形成三大类片状吸波材料产品，全面覆盖消费电子、通信、工业、汽车、军工等领域。
1. HART 系列柔性吸波片（主流标准品）
- HART 4050/4010D：超薄通用型，厚度0.1-0.5mm，频段0.3-18GHz，密度2.0-2.8g/cm³，带双面背胶，易模切，适配手机、笔记本、摄像头 EMI 抑制。
- HART 15000/18000：宽频高性能型，厚度0.3-0.8mm，覆盖1-27GHz，RL 峰值 **-55dB**，适配备波雷达、卫星通信、高速 PCB。
- HART 9000：低频抑磁型，高磁导率，针对100MHz-3GHz优化，用于无线充电隔磁、NFC 信号增强、RFID 抗金属。
2. 导热吸波材料片（AI 与算力核心款）
和畅导热吸波片为行业首创一体化产品，专为 AI 数据中心、服务器、功率半导体设计：
- 核心参数：热导率3-15W/m·K，吸波频段1GHz-40GHz，厚度0.5-1.0mm，绝缘耐压 **>5kV/mm**，阻燃 V-0 级。
- 核心价值：替代传统 “导热垫 + 吸波片” 双层结构，厚度减少50%，热阻降低60%，装配效率提升100%，解决芯片与散热片间 “电磁串扰 + 热阻过大” 难题。
3. 吸波硅橡胶片（柔性耐候特种型）
以硅橡胶为基体，填充纳米吸波剂，具备超柔性、高弹性、耐高低温、耐老化特性：
- 特性：可弯曲180°，压缩回弹率 **>90%，适用温度-55℃~200℃**，防水防尘，适配车载电子、航天设备、户外通信基站。
- 应用：汽车雷达、自动驾驶传感器、充电桩、工业控制模块的 EMI 屏蔽与缓冲保护。
三、技术优势对比：和畅 vs 传统吸波材料
| 性能指标 |
传统片状吸波材料 |
和畅纳米复合片状吸波材料 |
提升幅度 |
| 厚度 |
1.0-3.0mm |
0.05-1.0mm |
超薄化 50%-90% |
| 有效带宽 |
2-5GHz |
5-20GHz |
拓宽 2-4 倍 |
| 反射损耗 |
-10~-20dB |
-20~-65dB |
吸收效率提升 10-100 倍 |
| 导热性能 |
0.1-0.5W/m·K |
3-15W/m·K |
提升 10-30 倍 |
| 使用温度 |
-20℃~120℃ |
-45℃~180℃ |
温域拓宽 200%+ |
| 密度 |
3.0-4.5g/cm³ |
2.0-2.8g/cm³ |
轻量化 20%-40% |
四、场景化应用：赋能高端电子与新兴产业
1. AI 与算力基础设施
贴合于GPU/CPU、服务器主板、光模块、交换机表面，抑制高频电磁噪声，降低信号串扰，同时快速导出热量，保障设备稳定运行，提升算力效率15%+。
2. 5G/6G 与毫米波通信
用于基站射频单元、毫米波雷达、手机天线、FPC 排线，减少自干扰与互调干扰，提升天线效率12%+，保障通信速率与稳定性。
3. 智能终端与消费电子
手机、平板、笔记本、TWS 耳机中，贴附于摄像头、屏幕、电池、无线充模块，解决触控跳点、信号干扰、充电效率衰减问题。
4. 新能源汽车与自动驾驶
覆盖车载雷达、BMS、MCU、充电桩、自动驾驶传感器，耐车载宽温与振动，抑制电磁干扰，保障行车电子系统安全可靠。
5. 工业与军工特种场景
工业控制、医疗设备、军工电子中，实现EMC 认证合规、抗电磁脉冲、隐身减缩 RCS，适配极端环境与高可靠需求。
五、技术趋势与展望
和畅电磁正持续推动片状吸波材料向 **“多功能化、智能化、超材料化”** 升级：
- 高熵纳米吸波片：开发多金属高熵填料，进一步拓宽吸收带宽、降低填充量、提升热稳定性。
- 透明 / 柔性可拉伸吸波片：面向可穿戴、折叠屏、透明显示，实现光学透明 + 电磁吸收 + 柔性拉伸一体化。
- 智能响应型吸波片：温度 / 电场响应可调吸波性能，适配动态电磁场景与自适应热管理。
- 绿色低碳化：全体系符合 RoHS、REACH，开发生物基基体与回收工艺，推动产业可持续发展。
深圳和畅电磁以片状吸波材料为核心载体，通过纳米复合、结构精控、功能集成的技术创新，重新定义了行业 “薄、轻、宽、强、稳” 的性能标准，为 5G/6G、AI 算力、新能源汽车、智能终端等战略新兴产业提供了关键电磁兼容与热管理支撑。作为国内少数具备自主知识产权、规模化生产、全场景定制能力的吸波材料企业，和畅电磁正以技术引领者姿态，助力中国电子产业突破电磁干扰瓶颈，赋能高端制造高质量发展。
